鄂破机可以说是矿山破碎行业的必备品了,无论是破碎生产线、制砂生产线、还是磨粉生产线、选矿生产线,都离不开它。鄂破机出现较早,进料口大,软硬通吃,适用物料广,无论是性能、市场还是价格都很成熟,如今鄂破机的型号也非常多,本文就为大家理一下鄂破机的型号与参数,希望对您选型有帮助!


小小鄂破机有何“过人之处”?
1、鄂破机详细构造图和工作原理

鄂破机也叫颚式破碎机,用于抗压强度在147-245MPa的各种矿石和岩石的粗碎和细碎。其工作方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,达到物料的压碎目的,并将已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

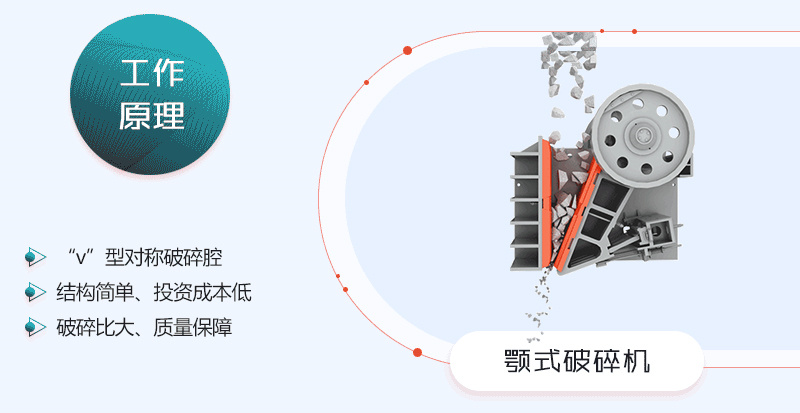

鄂式破碎机工作原理

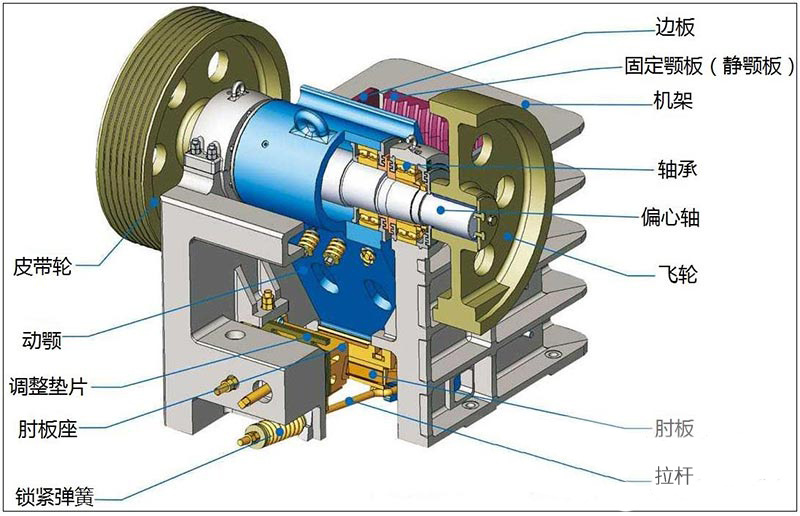

颚式破碎机详细结构图

2、鄂破机性能特点

a、结构合理、零件抗磨

采用先进破碎工艺,使设备内部结构更精密,各部件选用耐磨、抗压性强的制作材料,增强了零件的抗压性和耐磨性。动颚采用高质量的铸钢件构成,偏心轴采用锻坯加工等,提高了鄂破机零件的耐磨性及工作可靠性。

b、深腔破碎、节能高产

鄂破机深“V”型破碎腔,提高了进料能力与产量,物料在破碎腔内不会发生堵料现象,破碎比大,产品粒度均匀,单机节能效果好。

c、操作简单、维护方便

鄂破机装有楔块排料口调整装置,排料口调整更简单、安全和快捷。另一方面,鄂破机采用特殊设计的集中润滑系统,零部件润滑简单快捷,日常保养方便。

d、设备强度高、承载能力好

采用有限元分析技术,破碎机具有较高的强度,且装有较其它同样规格破碎机耐用的偏心轴轴承,轴承的承载能力和密封效果得到提高。


鄂破机性能优势

了解鄂破机型号分类和详细参数,购机更靠谱
鄂破机从问世以来,便经历着一代代的改革和发展,不断适应冶金、矿山、建筑等工业部门破碎高强度、高硬度需要,除了基础款的鄂破机以外,还有新型德版鄂破机、CJ欧版颚破机等,其结构、性能升级,适用范围更广,下面为大家介绍其详细参数。

颚式破碎机参数:


型号

进料口尺寸 (mm)

*大进料粒度 (mm)

排料口调整范围 (mm)

处理能力(t/h)

偏心轴转速(r/min)

电机功率 (kw)

外形尺寸 (长×宽×高) (mm)

PE 150×250

150×250

125

10-40

1-3

268

4P   5.5

760×700×860

PE 200×300

200×300

180

15-50

2-6

260

4P   7.5

915×780×990

PE 200×350

200×350

180

18-60

3-10

276

4P   11

1000×914×1112

PE 250×400

250×400

210

20-70

5-21

300

6P   15

1100×1032×1285

PE 400×600

400×600

340

40-100

16-64

270

6P   30

1623×1736×1615

PE 500×750

500×750

425

50-100

40-110

268

6P   55

1920×1850×1920

PE 600×750

600×750

500

150-200

80-240

268

6P   55

2020×1850×1920

PE 600×900

600×900

500

65-160

50-160

254

6P   55

2530×1900×2340

PE 750×1060

750×1060

630

80-180

110-320

245

8P   110

2680×2380×2785

PE 900×1200

900×1200

750

100-200

220-380

208

8P   110

3470×2876×3330

PE 1200×1500

1200×1500

1020

150-350

400-1000

180

8P   160-245

4850×3220×3680

PE 1500×1800

1500×1800

1200

220-350

500-1200

180

8P   280-380

5160×3660×4248

PEX 150×750

150×750

120

18-48

8-25

320

4P   15

1170×1575×1030

PEX 250×750

250×750

210

25-60

13-35

320

6P   22

1550×1730×1470

PEX 250×1000

250×1000

210

25-60

16-52

330

6P   30

1580×2006×1390

PEX 250×1200

250×1200

210

25-60

20-61

330

6P   37

1780×2214×1430

PEX 300×1300

300×1300

250

20-90

16-105

300

6P   55

2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
